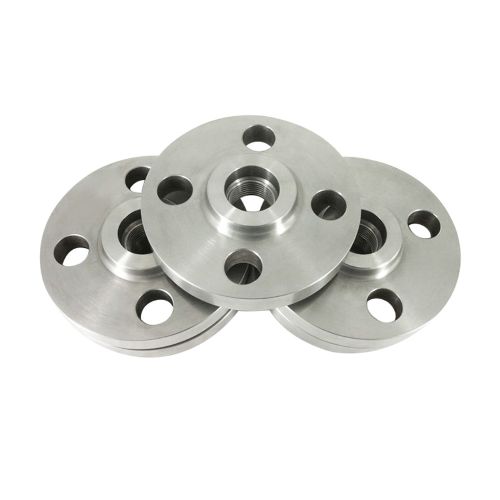

螺纹钛法兰
详细信息：
|
标准 |
ASME,JIS,DIN,GB,GOST |
|
材料 |
钛Gr1, Gr2, Gr4, Grade9, Grade 11 等. |
|
尺寸 |
DN10-DN150 |
|
OEM |
支持 |
|
压力等级 |
PN6,PN10,PN16,PN25,PN40, |
|
工艺 |
锻造 |
|
密封面类型 |
RF,FF |
|
类型 |
螺纹法兰 |
|
包装 |
出口标准木箱，也可定制 |
|
应用领域 |
石油、化工、船舶、制药、冶金、机械、冲压弯头、食品等 |
规格：
PN6
(mm)
|
公称尺寸 DN |
钢管外径 A |
连接尺寸 |
法兰厚度 C |
法兰颈 |
法兰高度 H |
管螺纹规格 Rc, Rp or NPT(in) |
|
|||||
|
法兰外径 D |
螺栓孔中心圆直径 K |
螺栓孔直径 L |
螺栓孔数量 n(个) |
螺栓 Th |
||||||||
|
N |
R |
|
||||||||||
|
10 |
17.2 |
75 |
50 |
11 |
4 |
M10 |
12 |
25 |
4 |
20 |
3/8 |
|
|
15 |
21.3 |
80 |
55 |
11 |
4 |
M10 |
12 |
30 |
4 |
20 |
1/2 |
|
|
20 |
26.9 |
90 |
65 |
11 |
4 |
M10 |
14 |
40 |
4 |
24 |
3/4 |
|
|
25 |
33.7 |
100 |
75 |
11 |
4 |
M10 |
14 |
50 |
4 |
24 |
1 |
|
|
32 |
42.4 |
120 |
90 |
14 |
4 |
M12 |
14 |
60 |
6 |
26 |
1-1/4 |
|
|
40 |
48.3 |
130 |
100 |
14 |
4 |
M12 |
14 |
70 |
6 |
26 |
1-1/2 |
|
|
50 |
60.3 |
140 |
110 |
14 |
4 |
M12 |
14 |
80 |
6 |
28 |
2 |
|
|
65 |
76.1 |
160 |
130 |
14 |
4 |
M12 |
14 |
100 |
6 |
32 |
2-1/2 |
|
|
80 |
88.9 |
190 |
150 |
18 |
4 |
M16 |
16 |
110 |
8 |
34 |
3 |
|
|
100 |
114.3 |
210 |
170 |
18 |
4 |
M16 |
16 |
130 |
8 |
40 |
4 |
|
|
125 |
169.7 |
240 |
200 |
18 |
8 |
M16 |
18 |
160 |
8 |
44 |
5 |
|
|
150 |
168.3 |
265 |
225 |
18 |
8 |
M16 |
18 |
185 |
10 |
44 |
6 |
|
