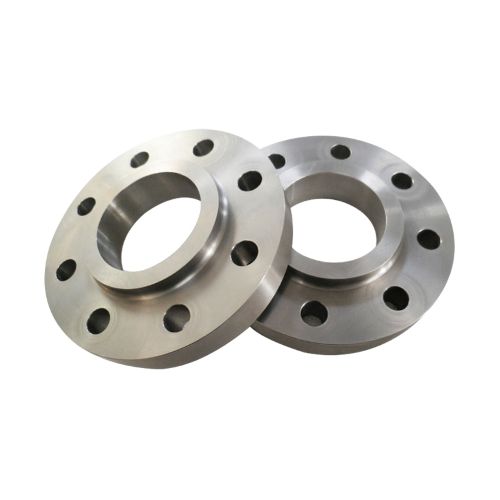

Brida de titanio soldada plana con cuello

Información detallada sobre:

Las normas	ASME,JIS,DIN,GB,GOST
materiales	Titanio Gr1, Gr2, Gr4, Grade9, grado 11, etc.
tamaño	DN10-DN300
OEM	apoyo
Clase de presión	PN6,PN10,PN16,PN25,PN40
El proceso	forjadura
Tipo de cara sellada	RF,MFM,TG,FF
Tipos de	Bridas de soldadura plana con cuello
embalaje	Caso de madera estándar de la exportación, también puede ser personalizado
Áreas de aplicación	Petróleo, industria química, marina, farmacéutica, metalurgia, maquinaria, codo de estampación, comida, etc

Especificaciones:

PN6

(mm)

Tamaño nominal tamaño DN	Tubo de acero od A₁		Dimensiones de conexión					Espesor de bridas C	Diámetro interno de flanges B₁		Cuello flanqueado			Altura de bridas H
	Tubo de acero od A₁		Flanges diámetro exterior D	Diámetro del círculo central del agujero del perno K	Diámetro del agujero del perno L	Número de agujeros de perno	Los tornillos Th		Diámetro interno de flanges B₁		N		R
	A	B	Flanges diámetro exterior D	Diámetro del círculo central del agujero del perno K	Diámetro del agujero del perno L	Número de agujeros de perno	Los tornillos Th		A	B	A	B	R
10	17.2	14	75	50	11	4	M10	12	18	15	25	25	4	20
15	21.3	18	80	55	11	4	M10	12	22.5	19	30	30	4	20
20	26.9	25	90	65	11	4	M10	14	27.5	26	40	40	4	24
25	33.7	32	100	75	11	4	M10	14	34.5	33	50	50	4	24
32	42.4	38	120	90	14	4	M12	14	43.5	39	60	60	6	26
40	48.3	45	130	100	14	4	M12	14	49.5	46	70	70	6	26
50	60.3	57	140	110	14	4	M12	14	61.5	59	80	80	6	28
65	76.1	76	160	130	14	4	M12	14	77.5	78	100	100	6	32
80	88.9	89	190	150	18	4	M16	16	90.5	91	110	110	8	34
100	114.3	108	210	170	18	4	M16	16	116	110	130	130	8	40
…	…	…	…	…	…	…	…	…	…	…	…	…	…	…
300	323.9	325	440	395	22	12	M20	22	328	328	355	355	12	44
