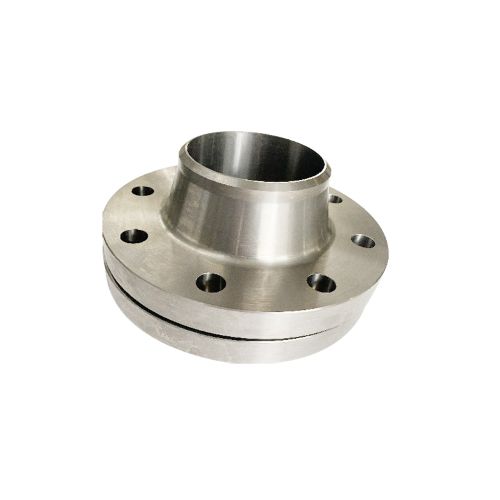

Brida de titanio con cuello de soldadura

Información detallada sobre:

Las normas	ASME,JIS,DIN,GB,GOST
materiales	Titanio Gr1, Gr2, Gr4, Grade9, grado 11, etc.
tamaño	DN10-DN2000
OEM	apoyo
Clase de presión	PN10,PN16,PN25,PN40,PN63,PN100,PN160,
El proceso	forjadura
Tipo de cara sellada	RF,MFM,TG,FF,RJ
Tipos de	Buttwelding bridas con cuello
embalaje	Caso de madera estándar de la exportación, también puede ser personalizado
Áreas de aplicación	Petróleo, industria química, marina, farmacéutica, metalurgia, maquinaria, codo de estampación, comida, etc

Especificaciones:

PN10

(mm)

Tamaño nominal tamaño DN	Tubo de acero od flanges weld end od A₁		Dimensiones de conexión					Espesor de bridas C	Cuello flanqueado					Altura de bridas H
	Tubo de acero od flanges weld end od A₁		Flanges diámetro exterior D	Diámetro del círculo central del agujero del perno K	Diámetro del agujero del perno L	Número de agujeros de perno	Los tornillos Th		N		S≥	H1 ≈	R
	A	B	Flanges diámetro exterior D	Diámetro del círculo central del agujero del perno K	Diámetro del agujero del perno L	Número de agujeros de perno	Los tornillos Th		A	B	S≥	H1 ≈	R
10	17.2	14	90	60	14	4	4	16	28	28	1.8	6	4	35
15	21.3	18	95	65	14	4	4	16	32	32	2.0	6	4	38
20	26.9	25	105	75	14	4	4	18	40	40	2.3	6	4	40
25	33.7	32	115	85	14	4	4	18	46	46	2.6	6	4	40
32	42.4	38	140	100	18	4	4	18	56	56	2.6	6	6	42
40	48.3	45	150	110	18	4	M16	18	64	64	2.6	7	6	45
50	60.3	57	165	125	18	4	M16	18	74	74	2.9	8	5	45
65	76.1	65	185	145	18	8	M16	18	92	92	2.9	10	6	45
80	88.9	89	200	160	18	8	M16	20	105	105	3.2	10	6	50
100	114.3	108	220	180	18	8	M16	20	133	131	3.6	12	8	52
…	…	…	…	…	…	…	…	…	…	…	…	…	…	…
2000	2032	2020	2325	2230	48	48	M45×3	54	2072	2070	16	30	16	180
